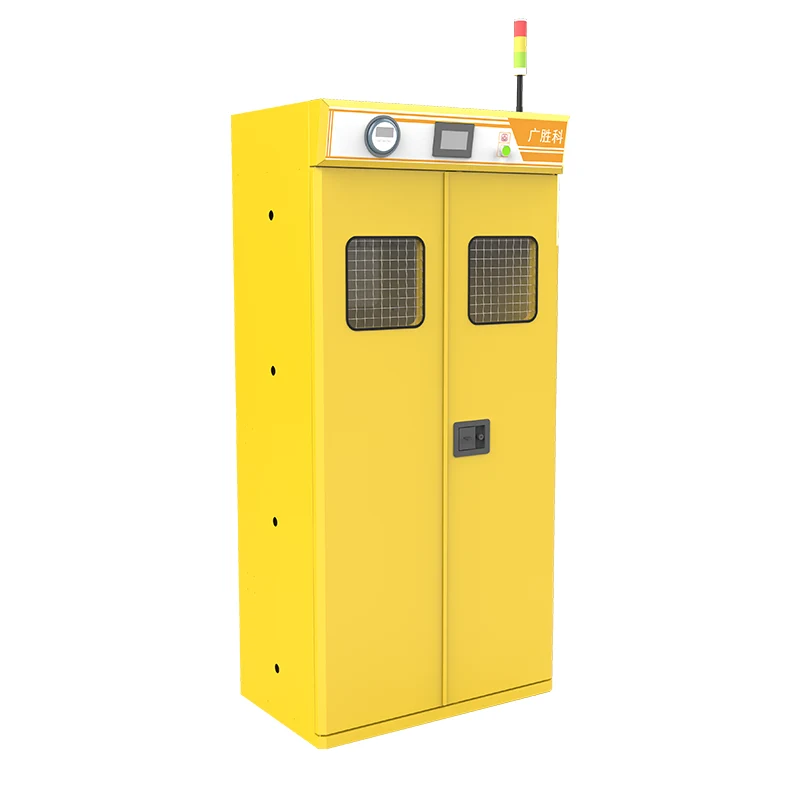

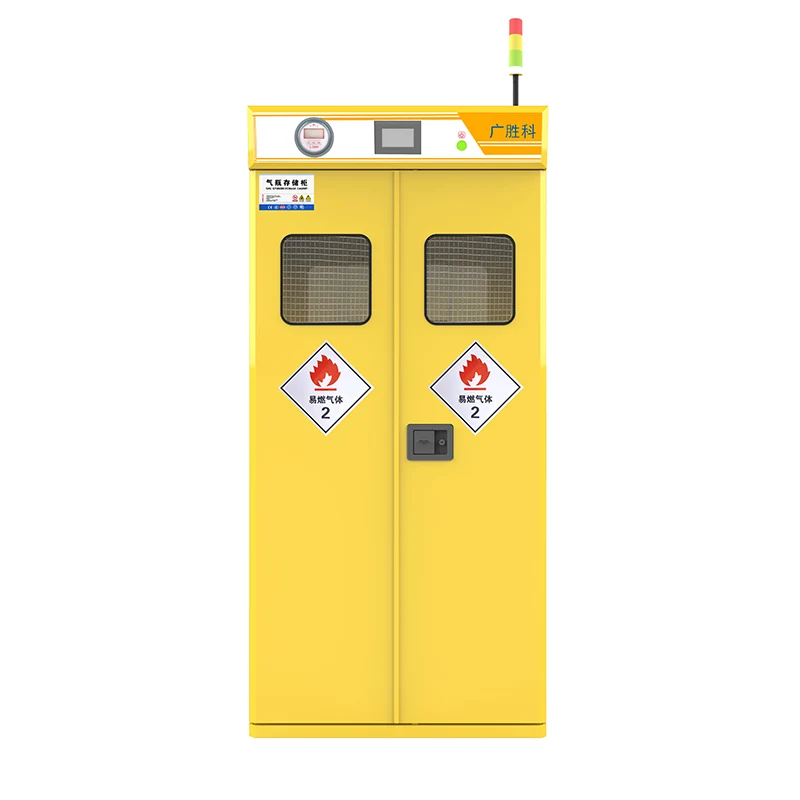

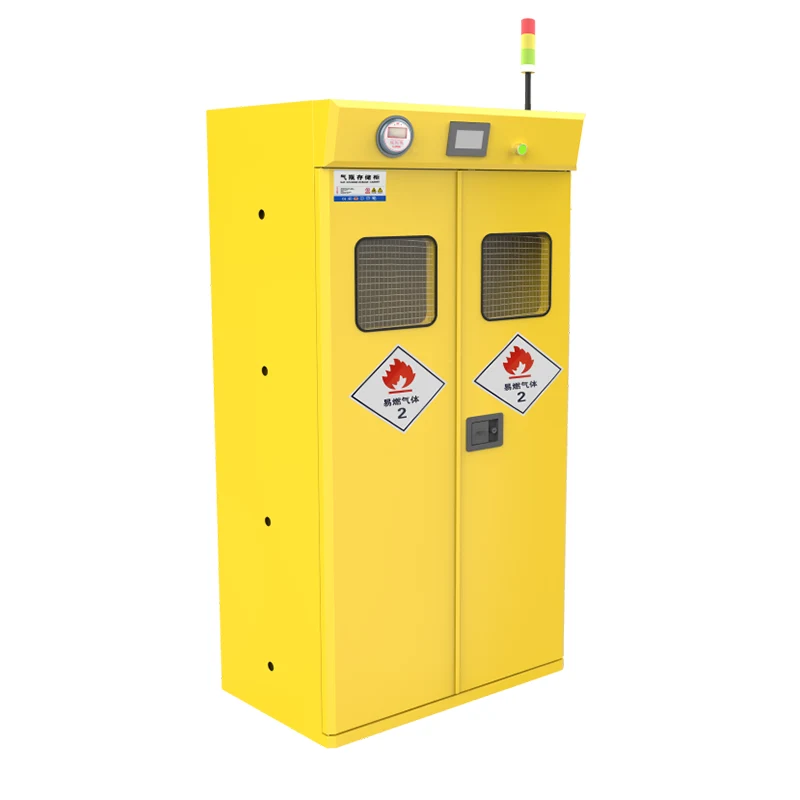

Έξυπνο ντουλάπι αποθήκευσης κυλίνδρου αερίου με αντιεκρηκτική προστασία διπλής φιάλης

Το αντιεκρηκτικό ντουλάπι αποθήκευσης κυλίνδρων αερίου είναι μια ασφαλής λύση αποθήκευσης σχεδιασμένη για διάφορα επικίνδυνα εύφλεκτα και εκρηκτικά αέρια, όπως το μεθάνιο, το ακετυλένιο, το υδρογόνο, το οξυγόνο και τα αδρανή αέρια. Είναι εξοπλισμένο με λειτουργία συναγερμού, εξασφαλίζοντας υψηλή ασφάλεια, αξιοπιστία και ποιότητα.

1. Σώμα υπουργικού συμβουλίου

Το ντουλάπι είναι κατασκευασμένο με διπλές στρώσεις υψηλής ποιότητας χαλύβδινες πλάκες ψυχρής έλασης, καθεμία με πάχος ≥1,5 mm. Μετά από επεξεργασίες αποξίδωσης και φωσφοροποίησης, η επιφάνεια ψεκάζεται ηλεκτροστατικά με εποξειδική ρητίνη, παρέχοντας εξαιρετική αντοχή στα οξέα, τα αλκάλια και τη σκουριά. Το εξωτερικό πάνελ της πόρτας έχει δομή πάχους 1,5 mm και το ενδιάμεσο στρώμα είναι γεμάτο με πυρίμαχο υλικό από κεραμικές ίνες.

2. Πάνελ πόρτας

Το πάνελ της πόρτας είναι εξοπλισμένο με αποσπώμενους μεντεσέδες και ένα διαφανές αντιεκρηκτικό παράθυρο προβολής στο μπροστινό μέρος, επιτρέποντας στους χρήστες να παρατηρούν την κατάσταση χρήσης των κυλίνδρων αερίου στο εσωτερικό του ντουλαπιού.

3. Παράθυρο προβολής

Το παράθυρο προβολής είναι κατασκευασμένο από σκληρυμένο γυαλί, με μοναδικό και πρωτότυπο σχέδιο.

4. PASS Τρύπα

Υπάρχει μια οπή PASS στο πλάι του ντουλαπιού για να διασφαλιστεί η σωστή κυκλοφορία αερίου στο εσωτερικό.

5. Κινητή συσκευή στερέωσης

Η κινητή συσκευή στερέωσης μπορεί να φιλοξενήσει την αποθήκευση κυλίνδρων αερίου με διαφορετικά ύψη και διαμέτρους. Χρησιμοποιεί έναν σταθερό μηχανισμό στερέωσης τύπου αλυσίδας από ανοξείδωτο χάλυβα 304 για να αποτρέψει την ανατροπή των κυλίνδρων αερίου.

6. Μηχανικό Πεντάλ

Το πεντάλ είναι μια μηχανική πλάκα ράμπας. Υπάρχει ένα ρυθμιζόμενο ανάγλυφο πεντάλ από ανοξείδωτο χάλυβα στο κάτω μέρος του ντουλαπιού, διευκολύνοντας την εύκολη φόρτωση και εκφόρτωση των κυλίνδρων αερίου.

7. Συσκευή κλειδώματος

Χρησιμοποιείται κλειδαριά σύνδεσης τριών σημείων, παρέχοντας βελτιωμένη ασφάλεια.

8. Συσκευή συναγερμού

Υιοθετείται ένα ηχητικό και οπτικό σύστημα συναγερμού, με δυνατό αλλά μη ερεθιστικό ήχο.

9. Αυτόματο σύστημα εξάτμισης (προαιρετικό)

10. Βαλβίδα εξαγωγής αερίου

Η βαλβίδα εξαγωγής αερίου διαθέτει σχεδιασμό δομής διπλής βαλβίδας. Θα ειδοποιήσει αυτόματα και θα σβήσει όταν η πίεση του αερίου είναι ανεπαρκής.

11. Αρνητικό μανόμετρο

Η αρνητική πίεση στο εσωτερικό του ντουλαπιού μπορεί να ρυθμιστεί ανάλογα με τον τύπο του αερίου. Επιτρέπει στους χρήστες να παρακολουθούν την αρνητική πίεση μέσα στο ντουλάπι. Όταν ο αισθητήρας στο εσωτερικό του ντουλαπιού ανιχνεύσει διαρροή αερίου και ενεργοποιήσει τον συναγερμό, ο επάνω ανεμιστήρας θα ξεκινήσει αυτόματα, αποβάλλοντας το αέριο έξω μέσω του σωλήνα εξάτμισης για να προστατεύσει την ασφάλεια του χώρου εργασίας.

12. Σύστημα ελέγχου

Το σύστημα ελέγχου έχει 40 κοινώς χρησιμοποιούμενες παραμέτρους αερίου προενσωματωμένες για επιλογή.

13. Συσκευή αυτόματου κλεισίματος θυρών

Όταν η θερμοκρασία έξω από το ντουλάπι φτάσει τους 70°C, η διάταξη ασφάλισης της πόρτας του ντουλαπιού της φιάλης αερίου θα λιώσει αυτόματα και η πόρτα θα κλείσει αυτόματα, αποτρέποντας την εξάπλωση της φωτιάς στο εσωτερικό.

14. Παρακολούθηση πίεσης

Η αρνητική πίεση στο εσωτερικό του θαλάμου της φιάλης αερίου εμφανίζεται σε πραγματικό χρόνο. Όταν η πίεση είναι χαμηλότερη από την καθορισμένη τιμή, ο ανεμιστήρας θα ενεργοποιηθεί αυτόματα. Η μέγιστη αρνητική πίεση μέσα στον κύλινδρο μπορεί να φτάσει τα 60 Pascals.

15. Συσκευή αυτόματης μεταγωγής

Όταν η πίεση αερίου σε έναν κύλινδρο είναι ανεπαρκής, θα μεταβεί αυτόματα στην πλήρη περιοχή του κυλίνδρου. Όταν η πίεση αερίου και στους δύο κυλίνδρους είναι ανεπαρκής, η κύρια βαλβίδα θα κλείσει αυτόματα.

16. Ημιαυτόματο σύστημα μεταγωγής αερίου από ανοξείδωτο χάλυβα

Αυτό το σύστημα είναι κατάλληλο για C2H2, CO2, AR, N2, HE, O2 και AIR. Η μέγιστη πίεση εισόδου είναι 20 MPa και η πίεση εξόδου κυμαίνεται από 0 έως 1,6 MPa. Λειτουργεί σε κατάσταση αναμονής 1 χρήσης-1 και είναι εξοπλισμένο με 4 βαλβίδες διαφράγματος (2 βαλβίδες on-off και 2 βαλβίδες εξαέρωσης), συμπεριλαμβανομένης μιας βαλβίδας εκτόνωσης πίεσης. Οι διεπαφές εισόδου και εξόδου είναι 1/4" NPT (F).

17. Ηλεκτρομαγνητική βαλβίδα με αντιεκρηκτική προστασία

18. Ψηφιακή οθόνη συναγερμού χαμηλής πίεσης (RY-PLB)

Μπορεί να παρακολουθεί 1 - 4 κανάλια, με οθόνη υγρών κρυστάλλων, ηχητικό και οπτικό συναγερμό και ψηφιακή οθόνη.

19. Αισθητήρας πίεσης από ανοξείδωτο χάλυβα

Εύρος: 0 - 20 MPa; Έξοδος: 4 - 20mA; Ακρίβεια: 0,5%FS; Νήμα εγκατάστασης: 1/4NPT

Προφυλάξεις και Συντήρηση

Αποθηκεύστε φιάλες αερίου που περιέχουν τον ίδιο τύπο αερίου στο ίδιο ντουλάπι. Μην αναμιγνύετε διαφορετικούς τύπους αερίων.

Κατά την εγκατάσταση του ντουλαπιού της φιάλης αερίου, τοποθετήστε το σε έναν τοίχο και βεβαιωθείτε ότι είναι επίπεδο.

Δοκιμάστε το ξυπνητήρι μία φορά την εβδομάδα. Συνήθως, χρησιμοποιήστε έναν αναπτήρα χωρίς ανάφλεξη για να απελευθερώσετε αέριο κοντά στην εισαγωγή αέρα για μερικά δευτερόλεπτα. Εάν ο συναγερμός αποκριθεί με ηχητική και οπτική ειδοποίηση, λειτουργεί σωστά. Διαφορετικά, ζητήστε από έναν επαγγελματία να το ελέγξει και να το επισκευάσει. (Σημείωση: Κατά τη διάρκεια της δοκιμής, μην ψεκάζετε ποτέ μεγάλη ποσότητα αερίου υψηλής συγκέντρωσης απευθείας στον εσωτερικό αισθητήρα του συναγερμού, καθώς αυτό μπορεί να προκαλέσει βλάβη στον αισθητήρα.)

Διατηρείτε το εσωτερικό του ντουλαπιού καθαρό και απομακρύνετε τακτικά τη σκόνη ή άλλα υπολείμματα από την εισαγωγή αέρα του αισθητήρα.

Σημείωση: Όταν οι φιάλες αερίου αποθηκεύονται στο ερμάριο, δεν θα πρέπει να υπάρχουν προβλήματα υπό κανονικές συνθήκες που δεν προκαλούνται από τον άνθρωπο. Για την αποφυγή αργών ή μη αποκρινόμενων συναγερμών λόγω μεγάλων περιόδων αδράνειας, το προσωπικό μπορεί να διεξάγει δοκιμές συναγερμού χρησιμοποιώντας καπνό και αέριο για να διασφαλίσει την κανονική λειτουργία του προϊόντος. Ο αυτοέλεγχος συνιστάται γενικά μία φορά κάθε δύο μήνες.

Παράμετρος (Προδιαγραφές)

Χαρακτηριστικό και Εφαρμογή

Η έξυπνη αντιεκρηκτική καμπίνα κυλίνδρων αερίου ξεχωρίζει με το προηγμένο έξυπνο σύστημα προστασίας ασφαλείας. Είναι εξοπλισμένο με μια ποικιλία ανιχνευτών παρακολούθησης υψηλής ακρίβειας, συμπεριλαμβανομένων ανιχνευτών παρακολούθησης συγκέντρωσης αερίου, ανιχνευτών παρακολούθησης πίεσης κ.λπ., οι οποίοι μπορούν να παρακολουθούν με ακρίβεια την κατάσταση του αερίου μέσα στο ερμάριο σε πραγματικό χρόνο. Μόλις εντοπιστεί διαρροή αερίου, θα εκπέμψει αμέσως ηχητικούς και οπτικούς συναγερμούς υψηλού ντεσιμπέλ και θα στείλει μηνύματα συναγερμού στις κινητές συσκευές του αρμόδιου προσωπικού για να διασφαλίσει ότι ο κίνδυνος μπορεί να εντοπιστεί αμέσως. Όταν η πίεση του αερίου στο εσωτερικό του ντουλαπιού αλλάζει ασυνήθιστα, το έξυπνο σύστημα ελέγχου θα αντιδράσει γρήγορα και θα διακόψει αυτόματα την παροχή αερίου για να αποτρέψει ατυχήματα ασφαλείας που προκαλούνται από προβλήματα πίεσης και να περιορίσει τον κίνδυνο στο μπουμπούκι.

Στο εργαστήριο κατασκευής ηλεκτρονικών τσιπ, στη διαδικασία παραγωγής χρησιμοποιούνται ειδικά αέρια όπως το σιλάνιο και η φωσφίνη, τα οποία είναι εύφλεκτα, εκρηκτικά και έχουν εξαιρετικά υψηλές απαιτήσεις σε πίεση και καθαρότητα αερίου. Ο έξυπνος αντιεκρηκτικός θάλαμος κυλίνδρων αερίου μπορεί να παρακολουθεί την κατάσταση αυτών των αερίων σε πραγματικό χρόνο. Μόλις υπάρξει διαρροή ή μη φυσιολογική πίεση, θα συναγερμό γρήγορα και θα διακόψει την παροχή αερίου για να διασφαλίσει την ασφάλεια παραγωγής του συνεργείου και την ποιότητα του προϊόντος. Στα χημικά εργαστήρια μεγάλης κλίμακας επιστημονικών ερευνητικών ιδρυμάτων συνυπάρχουν πολλαπλά πειραματικά αέρια και το περιβάλλον χρήσης και αποθήκευσης αερίου είναι πολύπλοκο. Οι έξυπνες λειτουργίες παρακολούθησης και προστασίας του έξυπνου αντιεκρηκτικού θαλάμου κυλίνδρων αερίου μπορούν να αντιμετωπίσουν αποτελεσματικά περίπλοκες καταστάσεις, να δημιουργήσουν ένα ασφαλές και αξιόπιστο πειραματικό περιβάλλον για επιστημονικούς ερευνητές και να βοηθήσουν τα επιστημονικά ερευνητικά έργα να προχωρήσουν ομαλά.
